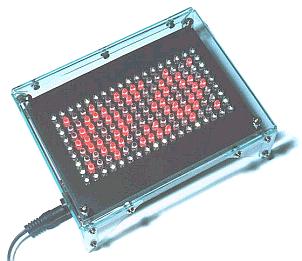

このページでは、PIC16F84Aを使用したサインボード（電子看板）の作成を紹介します。
メッセージを表示する部分は１１２個（縦７、横１６）のＬＥＤで構成し、周囲を５０個のＬＥＤで縁取りしています。
ＬＥＤの制御にはCPLDによるラッチレジスタを使用し、表示状態の保持をしています。
ですから、他のページで紹介している「サインボード」に比べ、ＬＥＤを明るく点灯できます。
CPLDについては以下を参照して下さい。
「電子掲示板用　７ビット x １６列　ラッチレジスタ」
「電子掲示板用　５ビット カウンター」

ハードウェア 回路図 パターン図 回路説明 部品説明 ソフトウェア

制御部
表示部
