ＴＶチューナ

正確な時刻を得るためにテレビ映像信号の中のカラーバースト信号(3.579545MHz)を使います。

ＮＴＳＣ方式のカラー・テレビ信号では色の情報（色相、飽和度）は搬送色信号によって送られて来ますが、搬送波には色副搬送波はありません。色副搬送波は受像機で作るわけですが、その時の色副搬送波の周波数と位相は放送局のものと厳密に一致しなければなりません。そのため映像信号の水平帰線消去期間に８～９サイクルの色副搬送波を挿入しています。この信号をカラー・バースト信号と言います。

また、放送局では他局とネットワーク放送を行うことがあり、このカラー・バースト信号がずれると色が違ってしまうので精度が非常に重要になります。
カラー・バースト信号の周波数の正確さは秋月電子通商の「１０ＭＨｚ標準周波数発生キット」のメモによると、ＮＨＫ本局では第一水準器であるセシウム発振器を使用して、±１×１０^-12だそうです。また、民放のキー局では第二水準器であるルビジウム発振器を使用して、±１×１０^-11の正確さだそうです。
１０^-12とはどの位の正確さかと言うと、１兆秒で１秒狂うという精度です。１年は３１，５５７，６００秒ですから、１秒の狂いが出るのに３１，６８８年（約３万年）と言うことになります。１０^-11でも約３千年で１秒狂うという正確さになります。
合っているかな？
余談ですけど「閏年」を１日の秒にすると５９秒位なんですね。１時間に２．５秒弱。１日の長さを決めるときに５９秒は誤差の範囲だったんですね。
今回作成する時計ではＴＶ放送が行われない時には同期しません。また、ＰＬＬの動作誤差もあり得ますので、上記のような正確さにはなりません。ＰＬＬの動作誤差とはフェーズコンパレータの比較精度、ＶＣＯの制御性能（コンパレータからの制御電圧に対して周波数の補正をどれだけ速く行えるか）によります。

さて、映像信号の得る方法ですが、テレビ受像機の映像信号（黄色のピン・コネクタ）から得る方法がありますが、私は小型のテレビチューナを使いました。

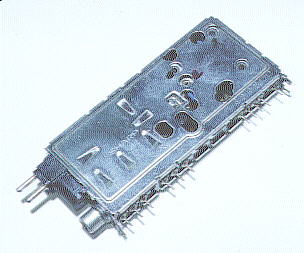

小型のテレビチューナは何種類かあります。５００円から１０００円位で手に入ります。
チューナから得た映像信号はＰＬＬ発振器に入力しますが、若干相性があります。チューナの説明書では映像出力をバッファ・アンプを通して接続するように記載されていますが、この方法ではＰＬＬ発振器への入力レベルが低いようで、うまく同期をしてくれません。
そこで、バッファ・アンプは使用せずにコンデンサ（電解コンデンサを使いました）を通して直接接続しています。
ちゃんとしたバッファ・アンプを作ればその方が良いと思いますが、コンデンサによる直結でも良好な結果が出たのでそのままにしています。

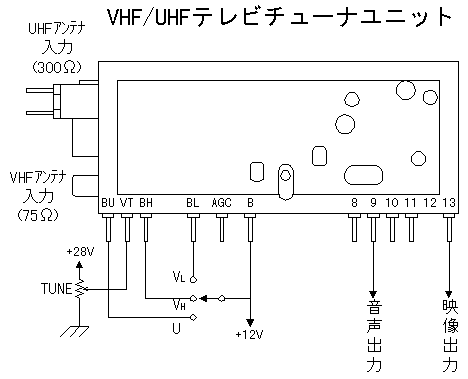

ＢＵ	：	ＵＨＦセレクト(13～62ch)
ＶＴ	：	電圧チューニング端子
ＢＨ	：	ＶＨＦセレクト(4～12ch)
ＢＬ	：	ＶＨＦセレクト(1～3ch)
ＡＧＣ	：	ＡＧＣ入力(内部接続されているので不使用)
Ｂ	：	電源入力　DC12V
８	：	ＡＧＣ出力(内部接続されているので不使用)
９	：	音声出力
１１	：	ＡＦＣ出力(内部接続されているので不使用)
１３	：	映像出力

仕様ではチューニングの電圧が２８Ｖとなっていますが、特別に電源が必要なので１２Ｖの電源を使いました。映像を見るわけではないので全ての局を選択できる必要はありません。どこかの局が受信できれば良いのです。１２Ｖの範囲で良好に受信できる局が無い場合には電圧を高くして他の局も選択してみる必要があります。
